高温熔体泵的控制系统安装步骤

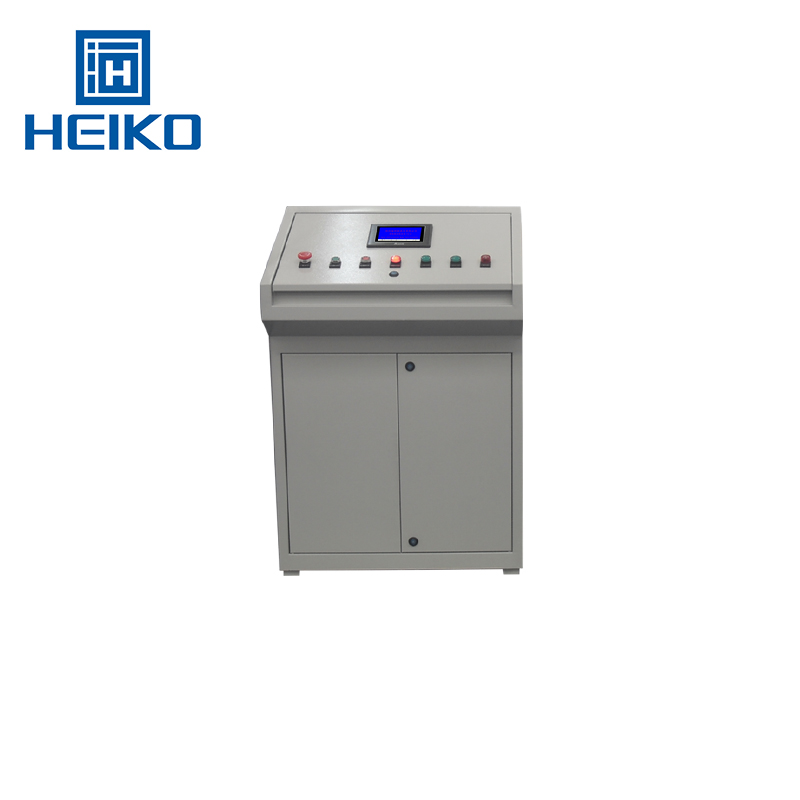

   1、控制柜为落地式向问天柜体,可直接固定在地面上,用户也可自制底座。

  2、将温度传感器、压力传感器与加热棒等元件安装到高温熔体泵上。

  3、电缆从控制柜的侧面引入柜内(动力线与信号线分隔安装,所有传感器信号屏蔽线必须和动力线接地线分开接地),按照端子接线图连接线路。(注:接线端子连接图见随附带电气图纸)


  4、电气参数说明:

  (1)电源进线3相四线380V/60HZ、熔体泵电机输出3相380V/60HZ。

  (2)高温熔体泵的泵前、泵体、泵后加热器输出单相AC220V。

  (3)进、出口压力检测信号为模拟量0-10V输入。

  (4)泵前、泵体、泵后温度检测信号K型热电偶。

  (5)控制柜到主机变频器的控制信号为模拟量0-10V输出。

  5、接线说明:

  (1)电机动力线按照电气图纸连接,电机必须有效接地避免对信号线路的干扰。(注:通电前必须检查电机绝缘和三相电阻是否一样)

  (2)压力传感器(0-10V)信号线按照电气图纸连接,(S+)为蓝线,(S-)为黄线,(E+)为红线,(E-)为白线,绿色为校准线,带热缩管的为屏蔽线。

  (3)温度传感器信号正为红线,信号负为蓝线;

  (4)温度加热器动力线(AC220V)按照电气图纸连接,无正负相序之分。(注:但通电前必须检查线路,保证没有接地和短路)

  6、高温熔体泵的控制系统保护装置:

  (1)断路器短路保护

  (2)变频器过载保护

  (3)压力超限位保护

  (4)与主机的连锁保护

  7、设备使用环境:环境温度:-10℃-+50℃环境湿度:<85RH(无凝露避免强腐蚀性物质)

  8、电气控制技术指标:传感器测量精度:±0.5%,设备控制精度:±1%,设备供电电压:380VAC(根据客户所处地区电压标准),电机额定容量:15KW(根据熔体泵流量选择)
